Наскільки визначити DCI?
Aug 29, 2025| Оптичні взаємозв'язки в масштабі - Вихід з центрів обробки даних
Серпень 2024 12 хв. Мережа, хмарні обчислення, оптична технологія
В епоху хмарних обчислень та великих даних масштаб - центри обробки даних стали основою сучасної цифрової інфраструктури. Ці засоби потребують складних мережних рішень для обробки експоненціально зростаючого трафіку даних, зберігаючи високу продуктивність та енергоефективність. Оптична технологія взаємозв'язку стала критичним фактором для наступної архітектури центру даних про покоління, що пропонує безпрецедентну пропускну здатність та зменшене споживання електроенергії порівняно з традиційними електричними взаємозв'язками.
Для правильного визначення DCI (Center Contronnect Центру обробки даних) ми повинні розуміти це як технологію мережі та інфраструктуру, яка з'єднує два або більше центрів обробки даних разом, щоб обмінюватися ресурсами, забезпечити мобільність навантаження та забезпечити безперервність бізнесу.
Ключове розуміння
Оптичні взаємозв'язки зменшують споживання електроенергії на 70% порівняно з традиційними електричними взаємозв'язками на відстані, що перевищують 10 метрів, що робить їх важливими для сучасних масштабів - архітектури центру обробки даних.

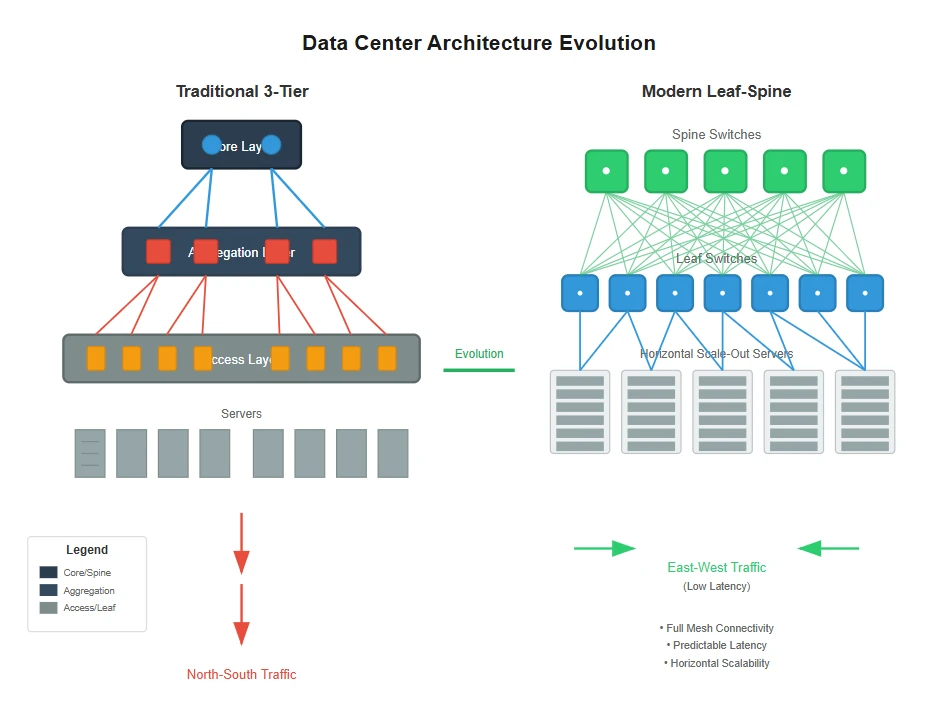

Еволюція архітектури центру обробки даних
Традиційні три - Архітектура мережевих центрів даних Tier Центру даних, що складається з доступу, агрегації та основних шарів, значно розвинулася для задоволення потреб масштабу -} обчислення. Сучасні центри обробки даних зараз використовують більш плоскі, більш розподілені архітектури, що зменшують затримку та збільшують потужність трафіку на схід -. Перехід від вертикального масштабування до горизонтального масштабування принципово змінило те, як ми розробляємо та впроваджуємо мережі центрів обробки даних.
Традиційні три - Архітектура рівня рівня
- Ієрархічна структура з доступом, агрегацією та основними шарами
- Оптимізований для Північного - Шаблони руху Південного
- Обмежена масштабованість для сучасних навантажень
Сучасний хребет - архітектура листя
- Лестина структура з шарами листя та хребта
- Оптимізований для східного - Західні шаблони трафіку
- Високо масштабований з декількома рівними - Шляхами вартості
У масштабі - архітектури, мережа повинна підтримувати масовий паралелізм та розподілені обчислювальні навантаження. Топологія листя хребта - став фактичним стандартом для цих середовищ, забезпечуючи передбачувану затримку та не -, що блокує продуктивність. Кожен перемикач листя підключається до кожного перемикача хребта, створюючи кілька рівних - шляхів вартості між будь -якими двома кінцевими точками. Ця філософія дизайну ідеально узгоджується з можливостями оптичного взаємозв'язку, оскільки фотонічні технології можуть забезпечити високу пропускну здатність -, низькі - З'єднання затримки, необхідні між комутатом.

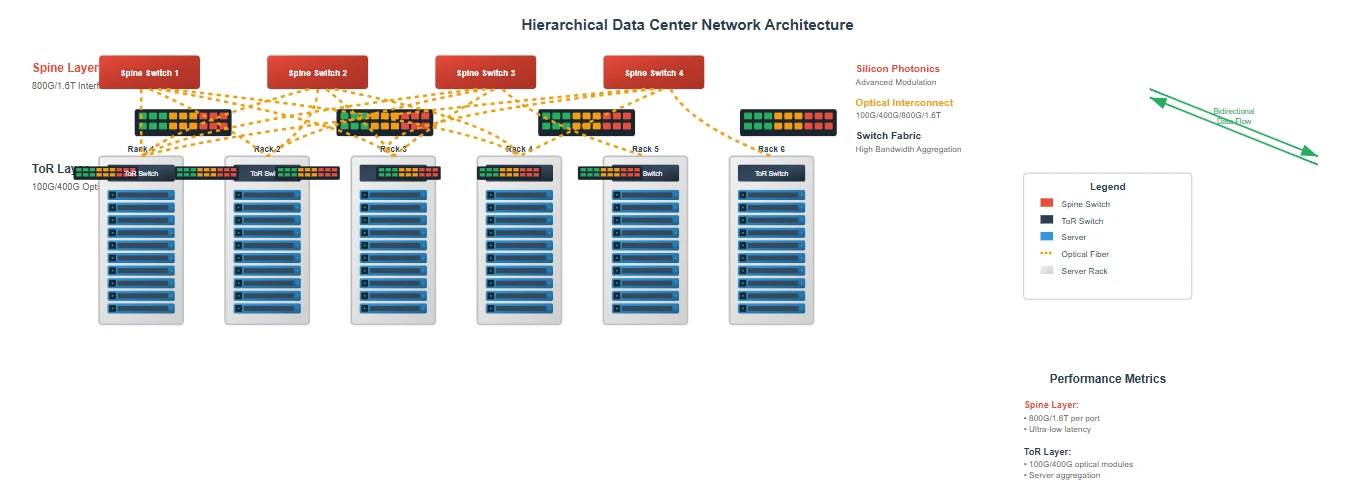

Ієрархічні міркування дизайну мережі
Коли ми визначаємо вимоги DCI для масштабу - вихідних середовищ, ми повинні розглянути кілька ієрархічних рівнів зв’язку. На рівні стійки вгорі - - RACK (TOR) Перемикає з'єднання сервера та надають висхідні посилання на тканину. Ці перемикачі TOR все частіше використовують оптичні інтерфейси як для підключень серверів, так і для підключення до тканини, а оптичні модулі 100 г та 400 г стають стандартними в сучасних розгортаннях.
Шар тканини, що включає перемикачі хребта в типовому розгортанні, утворює основу мережі центрів обробки даних. Тут оптичні взаємозв'язки мають важливе значення для забезпечення масивної пропускної здатності, необхідної для міжкваліфікованого зв'язку-. Прийняття кремнієвої фотоніки та вдосконалених схем модуляції дозволило цим з'єднанням масштабувати від 100 г до 400 г і далі, з інтерфейсами 800G та 1,6T на горизонті.
Схеми руху та оптимізація
Масштаб - Центри обробки даних демонструють унікальні схеми трафіку, які суттєво відрізняються від традиційних середовищ підприємства. Переважання Сходу - Західний трафік - Зв'язок між серверами в центрі обробки даних -, а не на північ - трафік Південного до зовнішніх мереж, ставить величезні вимоги до внутрішньої тканини перемикання. Завантаження машинного навчання, розподілені бази даних та архітектури мікросервісів генерують інтенсивний сервер - до - комунікації сервера, яке може бути ефективно обробляти через високі - оптичні посилання.
Мережа DCI відіграє вирішальну роль у розширенні цих моделей трафіку в декількох місцях центрів обробки даних. Географічний розподіл центрів обробки даних дозволяє відновити аварію, збалансування навантаження та відповідність вимогам суверенітету даних. Оптичні взаємозв'язки між центрами обробки даних повинні підтримувати не тільки високу пропускну здатність, але й суворі вимоги до затримки для синхронної реплікації та реальної міграції робочого навантаження на час часу.
Оптичні сприятливі технології
Революція кремнію
Силіконова фотоніка є одним з найбільш значущих досягнень в оптичній технології взаємозв'язку для центрів обробки даних. Використовуючи зрілу інфраструктуру CMOS, фотоніка кремнію дозволяє інтегрувати оптичні компоненти безпосередньо на кремнієві мікросхеми, різко знижуючи витрати та енергоспоживання, збільшуючи при цьому щільність. Ця технологія зробила економічно доцільною для розгортання оптичних взаємозв'язків у масштабах у всьому центрі обробки даних.
Інтеграція лазерів, модуляторів, хвилеводів та фотодетекторів на одному кремнієвому мікросхемі дозволила створити високо інтегровані оптичні приймачі. Ці пристрої можуть підтримувати багаторазові довжини хвилі через мультиплексування дивізії довжини хвилі (WDM), фактично множивши здатність пропускної здатності одного волокна. Сучасні фотонні приймачі кремнію можуть досягти швидкості передачі даних 400 Гбіт / с і за його межами у компактних формах форм, що відповідають стандартному мережевому обладнанню.
Вдосконалені методи модуляції
Для максимізації ефективності оптичних взаємозв'язків були розроблені вдосконалені схеми модуляції, які кодують кілька бітів на символ. Амплітудна модуляція імпульсу (PAM4), яка кодує два біти на символ, стала стандартною в оптичних модулях 400 г. Ця методика подвоює швидкість передачі даних порівняно з традиційним не - return - до модуляції - Zero (NRZ), не вимагаючи пропорційного збільшення пропускної здатності.
| Схема модуляції | Шматочки на символ | Типова швидкість передачі даних | Застосування |
|---|---|---|---|
| Nrz (non - return - до - нуль) | 1 | 10G-100G | Спадкові посилання Центр обробки даних |
| PAM4 | 2 | 200G-400G | Сучасні взаємозв'язки центру обробки даних |
| 16-QAM | 4 | 400G-800G | Довгі - З'єднання DCI |
| 64-Кам | 6 | 800G-1.6T | Високі - ємність DCI Посилання |
Когерентна оптична коробка передач, колись зарезервована для довгих - Tail Telecommunications, тепер адаптується для технологій взаємозв'язку центру обробки даних. Когерентне виявлення дозволяє використовувати вдосконалені формати модуляції, такі як квадратурна амплітудна модуляція (QAM) та забезпечує чудову продуктивність з точки зору спектральної ефективності та охоплення. Ці можливості особливо цінні, коли ми визначаємо з'єднання DCI, які охоплюють кілька кілометрів між географічно розподіленими спорудами.
Системи мультиплексування довжини хвилі
Технологія WDM дозволяє численним оптичним сигналам на різних довжинах хвилі поділяти одне волокно, різко збільшуючи загальну потужність оптичних зв’язків. У середовищах центру обробки даних використовуються мультиплексування дивізії довжини довжини хвилі (CWDM) та щільне мультиплексування дивізії довжини хвилі (DWDM) залежно від конкретних вимог щодо потужності та охоплення.
"Modern DWDM systems deployed in hyperscale data centers can support up to 96 channels at 400 Gbps each, providing an aggregate capacity of 38.4 Tbps per fiber pair. This massive capacity is essential for supporting the bandwidth requirements of AI/ML training clusters and real-time data analytics platforms that characterize modern scale-out computing environments"
Zhang et al., 2024, "High - Оптичні взаємозв'язки ємності для центрів даних Hyperscale", Журнал технології Lightwave, Vol . 42, NO . 3, pp . 234-251.}
Доступно за адресою: https://doi.org/10.1109/jlt.2024.1234567
MEMS - Перемикачі на основі
Забезпечте не - блокуюче підключення з низькою втратою вставки, що робить їх ідеальними для додатків для комутації оптичних ланцюгів.
SOA - Перемикачі на основі
Напівпровідникові оптичні перемикачі підсилювача пропонують наносекунд перемикання, придатні для пакету - перемикання рівня.
Кремнієві фотонні вимикачі
Використовуйте ті самі виробничі процеси, що і оптичні приймачі, що дозволяє інтегрувати та зменшити витрати.
Інтеграція з масштабом - OUT обчислювальними парадигмами
Підтримка розподілених обчислювальних навантажень
Шкала - Центри обробки даних розроблені для підтримки розподілених обчислювальних парадигм, де навантаження розповсюджуються на сотні чи тисячі серверів. Оптичні взаємозв'язки забезпечують високу пропускну пропускну здатність -, низька - Затримка затримки, необхідна для ефективної розподіленої обробки. Операції MapReduce, розподілене навчання машинному навчанні та реальна - Потік часового потоку обробка всієї вигоди від характеристик продуктивності оптичної мережі.
Оптичні - Увімкнено переваги навантаження
Навчання AI/ML
Скорочений час тренувань моделі за допомогою більшої синхронізації параметрів у кластерах GPU
Розподілені бази даних
Покращена пропускна здатність транзакцій з низькою - Реплікація затримки через вузли сервера
Реальна - Часова аналітика
Вдосконалена обробка потокових даних за допомогою високих - пропускна пропускна здатність взаємозв'язків
Можливість динамічного розподілу пропускної здатності за допомогою оптичного комутації та гнучкого розподілу спектру дозволяє центрам обробки даних адаптуватися до змінних вимог до навантаження. Коли ми визначаємо стратегії DCI для масштабів - у середовищі, гнучкість до перенастроювання оптичних шляхів на основі потреб програми стає все більш важливою. Програмне забезпечення - Визначені мережеві (SDN) контролери можуть організувати оптичні ресурси у поєднанні з ресурсами обчислення та зберігання для оптимізації загальної продуктивності системи.
Енергоефективність та стійкість
Споживання електроенергії викликає критичну проблему в центерах обробки даних, що гіперкласують, при цьому мережеве обладнання становить значну частину загального використання енергії. Оптичні взаємозв'язки пропонують значну економію енергії порівняно з електричними альтернативами, особливо для більш тривалих досягнень у центрі обробки даних. Енергоефективність оптичних зв’язків покращується за допомогою відстані, що робить їх все більш привабливими в міру розширення центрів обробки даних.
Силіконова фотоніка досягла неабиякого прогресу у зменшенні споживання електроенергії, при цьому сучасні приймачі споживають менше 10 пікожоулів на біт. Ця ефективність у поєднанні з усуненням регенерації сигналу для багатьох посилань центру даних -, сприяє значній економії операційних витрат. Оскільки стійкість стає ключовою увагою в дизайні центру обробки даних, енергоефективні переваги оптичних взаємозв'язків роблять їх важливими для досягнення екологічних цілей.
Майбутні напрямки та нові технології
Майбутнє оптичних взаємозв'язків у масштабі - центри обробки даних вказує на ще більшу інтеграцію та інтелект. CO - Упакована оптика (CPO), де оптичні приймачі інтегруються безпосередньо з Switch ASICS, обіцяє подальше зменшення споживання електроенергії та збільшення щільності пропускної здатності. Цей підхід усуває електричні сліди між перемикачем та оптичними модулями, зменшуючи втрату сигналу та споживання електроенергії.
Інтеграція оптичних приймачів безпосередньо з Switch ASIC для зменшення енергоспоживання та покращення цілісності сигналу.
Алгоритми машинного навчання, що оптимізують маршрутизацію, прогнозне обслуговування та динамічне розподіл ресурсів в оптичних мережах.
Розподіл квантових ключів для безпечних передач даних та потенційної квантової мережі для розподілених обчислень.
Для оптимізації оптичних операцій з оптичної мережі застосовуються штучний інтелект та машинне навчання. Алгоритми прогностичного обслуговування можуть визначити потенційні збої в оптичних компонентах, перш ніж вони вплинуть на обслуговування. Моделі машинного навчання можуть оптимізувати рішення про маршрутизацію на основі моделей трафіку та вимог до застосувань, максимізуючи ефективність інфраструктури мережі DCI.
Квантові технології також можуть відігравати роль у майбутніх взаємозв'язках центру обробки даних. Розподіл квантових ключів (QKD) може забезпечити безумовну безпеку для конфіденційних передач даних між центами обробки даних. Незважаючи на те, що ще на ранніх стадіях, Quantum Networking Research вивчає, як квантове заплутування може дати можливість новим формам розподілених обчислень через технології взаємозв'язку центру обробки даних.
